紅外測溫儀常見問題精解
發布日期2019-06-09 瀏覽 4359 次
紅外測溫儀現場常見問題解答
隨著工業技術的發展革新,紅外測溫技術在生產過程中,在產品質量控制和監測,設備在線故障診斷和安全保護以及節約能源等方面發揮了著重要作用。近20年來,紅外測溫在技術上得到迅速發展,性能不斷完善,功能不斷增強,品種不斷增多,適用范圍也不斷擴大。
比起接觸式測溫方法,紅外測溫有著響應時間快、非接觸、使用安全及使用壽命長等優點。
但是在實際現場測試過程中,由于現場環境變化、被測物體材料及機器設置等因素影響,很多時候測試結果誤差會比較大,導致工程師誤判或得出錯誤的結論,從而影響后續的工作。
那么紅外測溫儀在現場經常會碰到哪些問題呢?
1.在多遠距離能夠測的更準確?
在現場測溫時,使用者常常擔心測試的溫度數據不準確,想知道在什么位置測溫得到的數據會更精準。其實如果測試現場環境無限制(高溫/高壓/不易靠近等),則紅外測溫儀越靠近被測目標,則測試的結果越準確可靠。
但是很多情況下,由于現場條件受限,需要隔一定距離來測試目標的溫度。
這就要說到紅外測溫儀固有的參數:距離系數比(D:S)了。

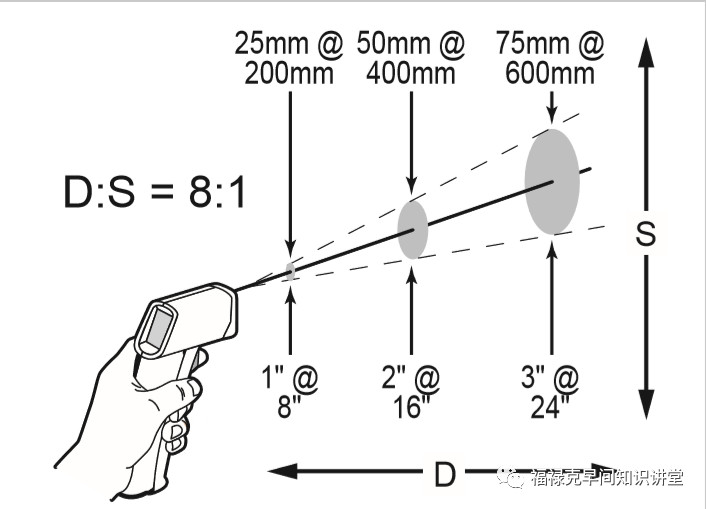

其實,紅外測溫儀在測試溫度時,測試的并不是激光點所打位置某“點”的溫度,而是以該點為圓心,一個區域內的平均溫度。而實際被測區域的的大小跟機器距被測目標的距離密切相關。如下圖介紹:
距離系數比(D:S)中的D指的是紅外測溫儀到被測目標的距離,S指的是被測目標區域(光斑)的最大直徑。
舉例:客戶使用FLUKE-59來測溫度,機器的距離系數比為8:1。當被測目標直徑為1cm時,則紅外測溫儀至被測目標的最遠距離為8cm。如果在超過8cm的距離進行測試,則誤差會超過機器的允許范圍,導致測試結果無意義。
2.測試金屬材料為什么結果跟實際溫度偏差很大?如何判定被測材料真實的發射率?
紅外測溫儀的原理是接收外界物體/材料輻射的紅外能量,并將其轉換為數字信號。
但是不同材料的物體如金屬跟非金屬,固體及液體等,其向外界輻射紅外能量的能力即發射率是有差別的。這就要求紅外測溫儀在測試不同材料的物體時,一定要確保機器內部設置的發射率(EMS)參數跟被測材料的真實發射率保持一致。
一般非金屬材料的發射率都比較高,而金屬或表面反光的材料發射率都比較低。(典型材料的發射率可參見發射率表)
那么如何在現場快速判斷某材料的真實發射率呢?
在被測目標表面貼黑色絕緣膠帶或涂黑色油漆,然后將機器發射率調至默認0.95進行測試,這樣測出來的溫度即為目標的真實溫度。然后再用測溫儀測試沒有貼黑色絕緣膠帶或涂黑色油漆部位的溫度,并根據之前測的真實溫度來調整紅外測溫儀的發射率,直至溫度顯示一致即可。這時候機器顯示的發射率即為被測材料真實的發射率。
另一種方法的原理類似。先用接觸式測溫儀測得物體的真實溫度,再來調整紅外測溫儀的發射率,直到溫度顯示一致即可。
3.冬天,我將測溫儀拿到室外測試,為啥誤差會很大?
紅外測溫儀在外界環境急劇變化的場合下,進行測溫會有很大的偏差。如果測溫儀突然暴露在環境溫差為20℃或更高的情況下,允許儀器在20分鐘內調節到新的環境溫度,才能保障測試的準確性。
